iCircuit (1.8.2)

Приложение для составления схем и экспериментов с ними. Его механизм моделирования может обрабатывать как аналоговые, так и цифровые схемы, предоставляя возможность их анализа в реальном времени. Это наглядное приложение может стать хорошим помощником для школьников, студентов, радиолюбителей и инженеров.

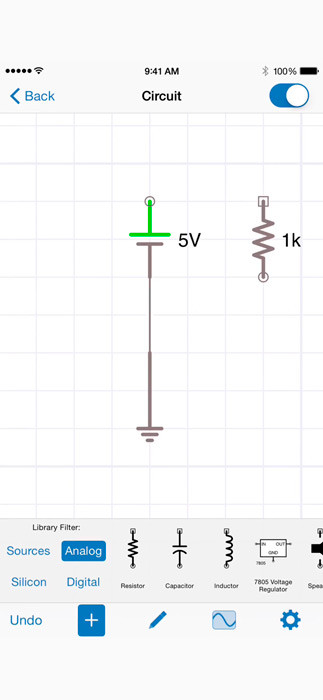

Интерфейс редактора, как у большинства CAD программ: добавляете элементы, соединяете их вместе, и устанавливаете их свойства.

В наборе более 30 элементов, которые вы можете использовать для создания схем.

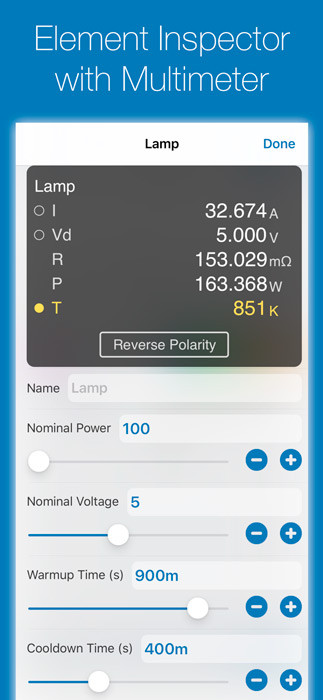

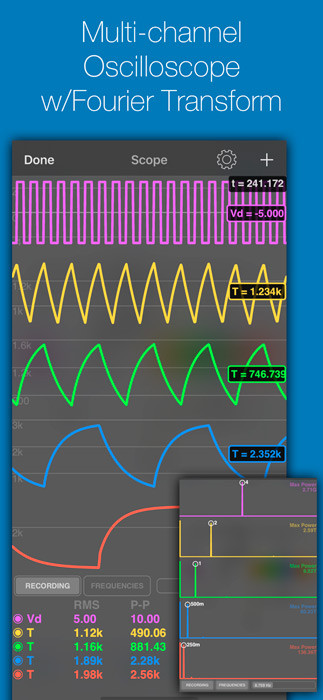

Приложение имеет мультиметр, который используется для анализа трассы, позволяя мгновенно считывать напряжения и токи в разных точках схемы. Если вы хотите увидеть, как меняются значения с течением времени, то возможно добавить их для мониторинга на встроенном осциллографе. Возможно наложение сигналов.

Поддерживаются следующие элементы:
* Генераторы сигналов, источники напряжения, а также источники тока
* Резисторы, конденсаторы, катушки индуктивности и дроссели

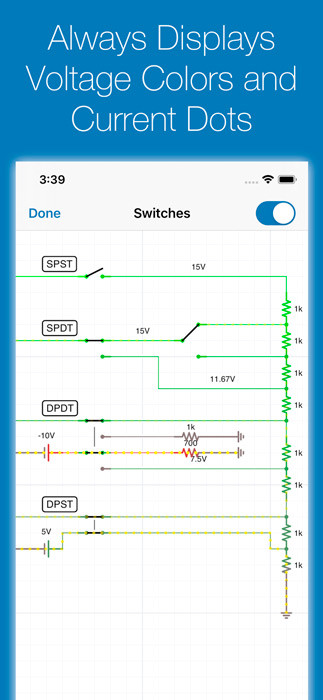

* SPST / SPDT ключи и SPST / SPDT реле
* Диоды, транзисторы BJ, а также МОП-транзисторы
* Спикеры, зуммеры, и светодиоды
* АЦП и ЦАП
* Логические элементы: AND, OR, NAND, NOR, XOR
* D и JK триггеры
